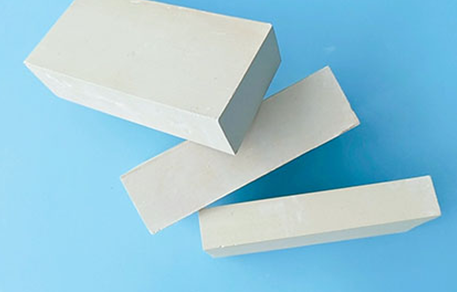

耐酸瓷磚的主要成分是二氧化硅,它在高溫焙燒下形成大量的多鋁紅柱石,這是一種耐酸性能很高的物質(zhì).由于耐酸磚結(jié)構(gòu)緊密,吸水率小,所以在常溫下也可耐任何濃度的堿性介質(zhì),但不耐溫度高的熔融堿.耐酸磚含有二氧化硅70%以上,經(jīng)燒結(jié)而成,在化學(xué)工業(yè)中多應(yīng)用于砌酸溝、酸井、貯酸庫及載酸大的受沖擊地面。

1、產(chǎn)品特性：

(1)耐酸磚板具有耐酸度高、耐溫耐酸效果好，吸水率低、在常溫下不易氧化、不易被介質(zhì)污染等性。

(2)除氫氟酸以及熱磷酸外，對濕氯、鹽水、鹽酸、硫酸、硝酸等酸類以及在常溫下的任何濃度的堿類均有優(yōu)良的抗腐蝕作用。

2、耐酸磚板應(yīng)用

廣泛應(yīng)用于石油、化工、制藥、食品、造紙、化肥、農(nóng)藥、化纖、紡織、冶煉、電廠等行業(yè)，以及塔、池、罐、槽的防腐內(nèi)襯，并在污水處理工程方面和露天地面等工作場地都發(fā)揮其耐酸防腐作用。耐酸磚能耐除氫氟酸、熱磷、濃堿之外的大多數(shù)介質(zhì)，對濕氯鹽水，鹽酸、硫酸、硝酸等酸類及在常溫下的任何濃度的堿類，均有優(yōu)良的抗腐作用。

3.使用說明

一般環(huán)氧樹脂，耐酸膠泥、耐酸水泥鋪貼，鋪貼時(shí)可根據(jù)上述生產(chǎn)廠家產(chǎn)品使用說明書進(jìn)行施工；用草酸清洗混凝土表面，達(dá)到酸堿中和；工業(yè)瓷耐酸磚，間縫寬度約8—10mm，間縫深度與磚厚相平為宜，以防泄露；鋪貼完畢后應(yīng)用槽酸沖刷表面，以助于更加牢固。

施工工藝

（1）基層處理：襯瓷板磚施工中金屬表面處理極為重要，直接影響襯膠質(zhì)量。采用噴砂除銹應(yīng)控制指標(biāo)如下：噴射角度：30—70度,噴射空氣最小壓力:不低于0.5MPa;等級要求達(dá)到Sa2.5級,表面沒有可見殘留物,呈現(xiàn)均勻的金屬本色。

（2）涂底涂料：噴砂后用汽油等溶劑清洗油污，為了使金屬表面不再生銹，應(yīng)立即涂上一道環(huán)氧底漆，涂刷要均勻，不允許漏刷。涂過底涂料后最少要停8個(gè)小時(shí)，以使溶劑充分揮發(fā)，完全固化為止(設(shè)備內(nèi)表面應(yīng)光滑、平整、不允許有褶皺)；涂刷環(huán)氧底漆12小時(shí)以后，涂刷一遍酚醛FRP隔離層，固化8小時(shí)；涂刷第二遍酚醛FRP隔離層，固化8小時(shí)。

（3）瓷板磚施工

1）硅質(zhì)耐酸膠泥的配置：硅質(zhì)耐酸膠泥的配比為水玻璃比粉料1：2.5,將水玻璃與粉料按比例攪拌均勻，調(diào)成硅質(zhì)耐酸膠泥。

2）將瓷板磚在襯里表面進(jìn)行預(yù)先排列，有不合適時(shí)應(yīng)先進(jìn)行改磚。

3）用配置好的硅質(zhì)耐酸膠泥進(jìn)行打底，然后用膠泥襯B型（雙溝），瓷板一層，擠縫法施工，縫寬約為3mm，固化12小時(shí)。

4）用配置好的硅質(zhì)耐酸膠泥襯A型（單溝）瓷板一層，擠縫2-3mm，固化12小時(shí)。

（4）酸化處理：在溫室干燥2-3天后，用38%硫酸進(jìn)行酸化處理3次，每次應(yīng)用干布擦凈白色析出物后，才能刷酸處理。

江西萍鄉(xiāng)龍發(fā)實(shí)業(yè)股份有限公司擁有二防腐保溫工程施工資質(zhì)，是中國磷酸、硫酸行業(yè)設(shè)備服務(wù)網(wǎng)成員單位。公司長期從事防腐保溫工程設(shè)計(jì)、施工和技術(shù)咨詢服務(wù)，承攬各種防腐蝕保溫、保冷工程，施工網(wǎng)點(diǎn)遍布20多個(gè)省、市、自治區(qū)，行業(yè)覆蓋石油、天然氣、化工、冶金、電力、食品、醫(yī)藥等多個(gè)領(lǐng)域，防腐保溫工程一次性交驗(yàn)合格率，深得用戶一致好評。
